产品名称: 电线电缆耐火试验机

发布日期: 2015-08-10

点击数: 8552

询价: 点击产品询价

二维码:

简述: 防火电缆耐火试验机,防火电缆试验,防火电缆燃烧试验,防火电缆阻燃试验

产品详情

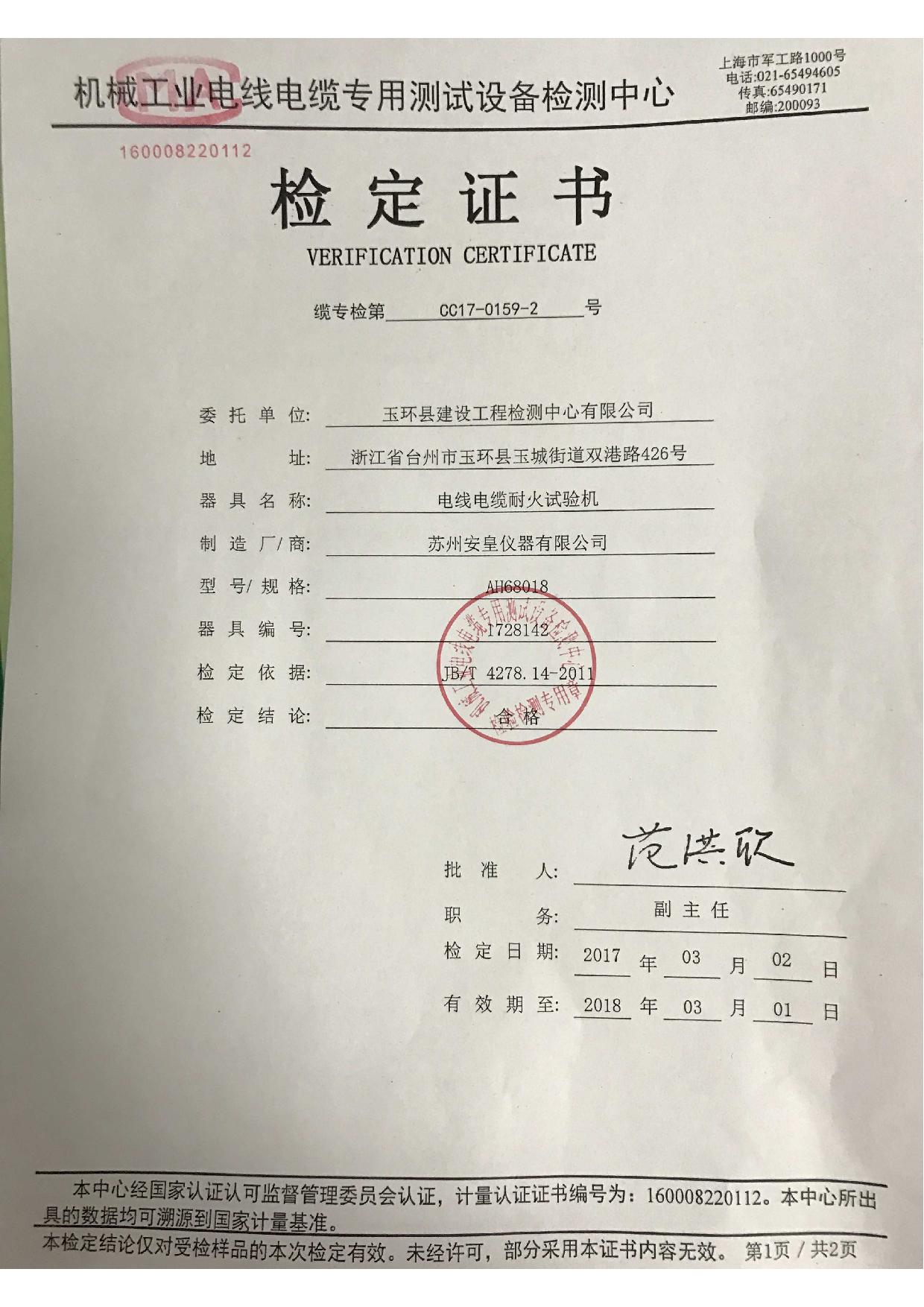

                                        权威部门计量证书

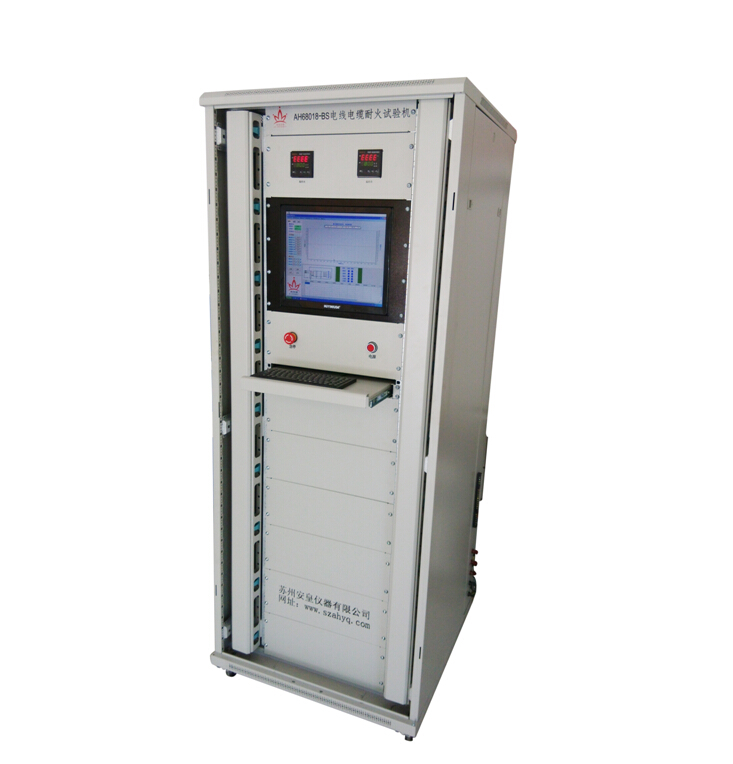

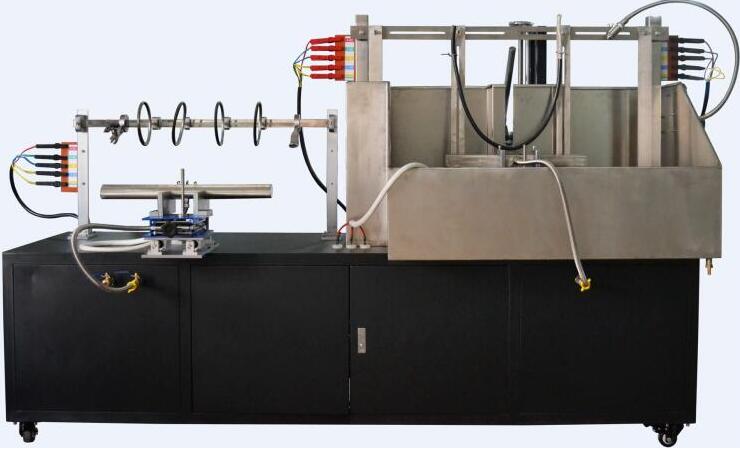

AH68018-BS 电线电缆耐火试验机

产品介绍

该试验机适用于耐火试验、喷水耐火试验以及机械耐火试验,适用于额定电压不超过450/750V的矿物绝缘电缆,在火焰条件下较长时间保持电路完整。符合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》。该试验机同时满足BS8491标准评估火灾完整的大直径电缆作为组件使用烟雾和热量控制系统给出了BS7346-6,和确定其他活动的消防安全系统。它适用于电缆额定电压不超过600/1 000 V和外径大于20毫米的电缆。

标准:

·BS6387 2013

·BS8491:2008

·GB/T19216
技术参数

一、           耐火试验:耐火试验台包括以下部分
1.1:电缆支撑系统
1.2:连续检测装置
1.3:热源

电缆支撑系统: 电缆通过夹子横向夹住电缆护套两端。电缆的中间部分是由两个金属环(间隔距离300mm)固定,金属环同装置的其他金属部分接地。对于直径小于10mm无铠装电缆,或者其他一些在试验期间发生明显位移的电缆,为3个金属环,每个固定在原来金属环约150mm处。

连续检测装置: 试验时让电流通过电缆的所有线芯,一个三相星形连接的变压器或三个单相变压器(或一单相变压器,如果试验为单芯电缆),并且有足够的能力保持在测试电压下达到最大允许泄漏电流2A。在电缆的另一端每根芯线连接一盏灯,并在电缆额定电压下加载接近0.25A的电流

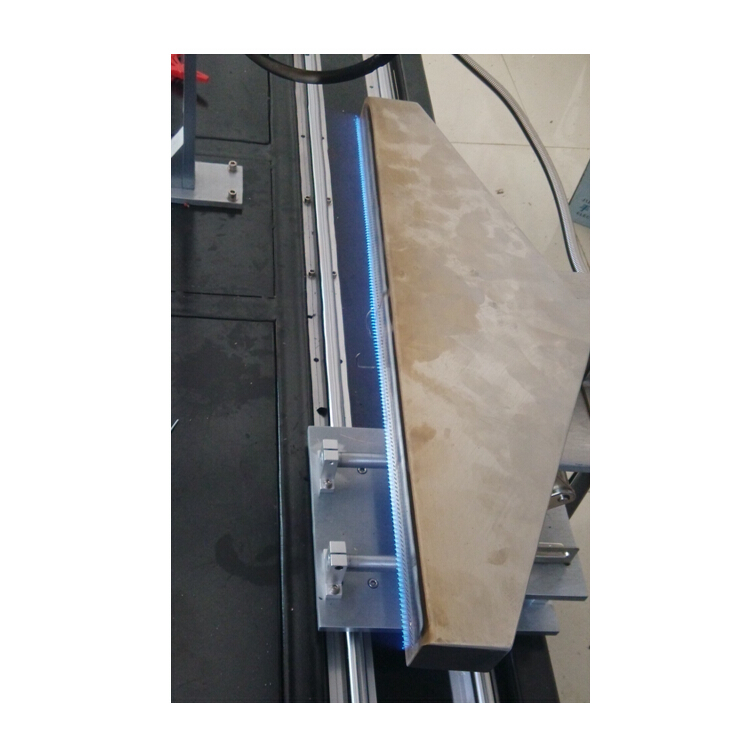

热源:热量是一个610毫米长的可以强制供应甲烷、火焰密集的管式燃气燃烧器。

温度测量: 直径为2mm铠装的温度计放在靠近进气口,平行于燃烧器75mm上方
 试验火焰温度及时间:(见BS6387燃烧等级)
    A  650。C± 40 °C -3小时     B 750。C± 40 °C -3小时         C  950。C ± 40 °C -3小时   S  950。C± 40 °C -20分钟
 试样:试样是成品中的一段,不低于1200mm,两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接。

试验电压:100~1000V可调

试验电流:100~260mA 可调
二、耐水火试验:包括以下部分
2.2:连续检测装置
2.3:热源
电缆支撑系统电缆连接在两条25mm宽的刚板组成的金属支架上,支架用金属夹固定夹子的间距为200mm。电缆连接在支架上,所有金属框架接地。连续检测装置: 在试验时让电流通过电缆的所有线芯,三个单相变压器,并且有足够的能力保持在测试电压下达到最大允许泄漏电流2A。在电缆的另一端每根芯线连接一盏灯,并在电缆额定电压下加载接近0.25A的电流。

热量:一个条状的燃烧器长度为500mm燃烧器装配可以调整,能提供一个明亮的火焰,温度为950 ± 40 °C,

温度测量: 直径为2mm铠装的温度计放在电缆的下表面

试验火焰温度:  650。C± 40 °C

喷水:一个喷头安装在测试支架上,在燃烧器的正中间.水压250KPa到350KPa,在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盘测量,此盘有足够的深度,让他的长轴平行于电缆的轴线并居中放置。此托盘约100mm宽400mm长。

试样:试样大于1500mm取自成品,并且已经在环境温度下做过弯曲试验,两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理

试验电压:100~1000V可调

试验电流:100~260mA 可调
三、耐机械震动与火:包括以下部分试验装置所示,将组件固定在开槽框架的相应位置。
3.1电缆固定在一面垂直的墙上,用耐热不燃材料固定在钢板上;
3.2变压器连接保险丝跟灯,用来表明电路是持续的
3.3震动装置
3.4热源
    墙及其安装:墙是由耐热、阻燃材料组成,并固定在两条水平的钢梁上,一条在板的上部,另一条在板的底部。此板约长900mm,宽300 mm,厚9 mm,并且墙的总重(即板加支撑框架)为10 ± 2 kg.。每条钢梁是长约1m,25mm的方形钢管。如果需要填充物质,则需将其放置在钢梁的内部。必须将上部钢梁固定在板上,以使其上表面和板的上部边缘平齐。每根钢梁及板的外边缘都有一水平孔,其精确位置由特定的支撑衬垫及支撑框架的需求决定。墙由4个橡胶衬套粘结在框架上,衬套直径约为32mm厚20mm。
 连续检测装置在试验时让电流通过电缆的所有线芯,三个单相变压器,并且有足够的能力保持在测试电压下达到最大允许泄漏电流2A。在电缆的另一端每根芯线连接一盏灯,并在电缆额定电压下加载接近0.25A的电流。

热量:一个条状的燃烧器长度为500mm,燃烧器装配可以调整,能提供一个明亮的火焰,温度为950±40 °C并维持5分钟

温度测量: 直径为2mm铠装的温度计,温度计穿过墙面是温度计一段距墙8mm到10mm。温度通过下列程序测出:在低碳钢棒的一端,直径3mm±5%长度300mm绑上一根温度计,使其能够测到棒的温度。抓住该棒接近火焰使其与火焰的距离保持在40mm到50mm。这个温度当火焰温度为950°C时,钢棒的温度在10s到20s能达到400°C,当火焰温度为650°C时,该棒温度在20s到40s能达到400°C.

试验火焰温度及时间:测试温度需要从下选择:X  650 ± 40 °C   Y  750 ± 40 °C  Z  950 ± 40 °C

 震动装置:震动装置由一根低碳钢棒(直径25mm± 5 %,长600mm± 5 %)。该棒纵切面平行于墙面,高过墙顶部200mm。一个轴将其分为200mm和400mm两部分,长的部分朝向墙面。相隔30± 2S从60°C从平行位置掉落到墙的中间位置。

试验电压:100~1000V可调

试验电流:100~260mA 可调

喷射器装置

按照BS EN 60529:1992的指定的包括一个6.3毫米软管喷嘴。安装在试样上面(45±5)°角的垂直距离(500±25)毫米从影响设备和安全的影响,喷射器装备撞击测试样本点的影响喷嘴应提供与水在12.5升/分钟的流量通过开/关阀。由体积流量的测量方法在测试之前和供水在必要时调整。供水管道应安装一个在线流量计,以便在测试期间,水的流速可以被监控。

测试墙

用于验证热源,由非金属耐热、不燃材料组成。板子应长(900±100)毫米,高(300±50)毫米,厚(10±2)毫米,应装有热电偶为了测量热源的火焰温度,两个直径1.5毫米,矿物绝缘,不锈钢铠装热电偶、K型符合BS EN 60584–1

定时器

在几秒钟内测量,为了测量测试时间和定时装置对试样的影响。

金属螺栓和夹片

固定试样测试梯,包括两个u型螺栓,p型夹片由金属条制作宽(20±2)毫米来用于测试标本直径50毫米宽(30±3)毫米,使用试样超过直径50毫米。所有夹片和螺栓应接地。

仪器采用电脑软件控制、监控试验过程中的电流、电压、燃气流量,试验结果曲线可输出打印。


试验机主机柜尺寸:2430*770*1600mm

控制台尺寸:800*800*2000mm

水箱尺寸:1500*1200*900mm

试验箱体:3*3*3m

气源:丙烷、空气(客户自备)

电源:AC380+N 50赫兹 32A
