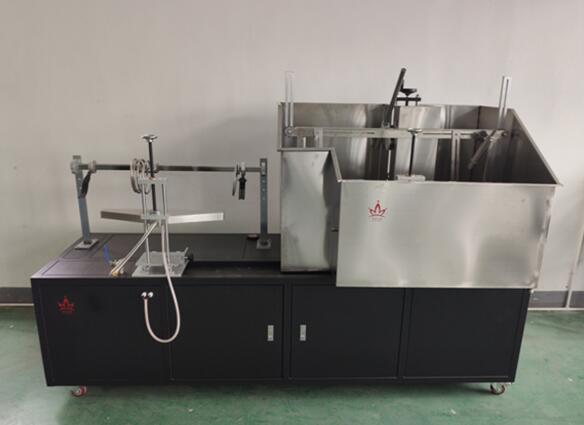

AH68018 电线电缆耐火试验机

产品介绍：

矿物绝缘耐火特性燃烧试验装置适用于GB/T19666-2019(阻燃和耐火电线电缆或光缆通则)内的GB/T19216-2003《在火焰条件下，电缆或光缆线路的完整性试验》标准和IEC60331—1和-2：2018《在火焰条件下，电缆或光缆线路的完整性试验 试验装置  火焰温度不低于830℃的供火并施加冲击》标准，（附录A水喷淋试验方法）水喷淋试验仅针对燃烧特性代号为NS的耐火系列产品，为供火加机械冲击的耐火试验的附加试验。试验应在已经进行IEC60331-2供火加机械冲击的耐火试验105min后继续进行.和（附录B水喷射试验方法）水喷射试验仅针对燃烧特性代号为NS的耐火系列产品，为供火加机械冲击的耐火试验的附加试验。试验应在已经进行IEC60331-1供火加机械冲击的耐火试验105min后继续进行。用于耐火电缆或光缆、在火焰条件下，其耐火特性参数的获得和判定。也适用于IEC60331—1：2018  IEC60331-2：2018标准。

矿物质电缆耐火试验机执行标准：

·BS6387 2013

电线电缆耐火试验机技术参数：

·燃烧架为柜式、耐火特性和耐火冲击为一体式方便操作及其外观美观大方

·燃烧器：500毫米的带型喷灯（含文丘里混合器），燃烧器孔3

排交错排列孔直径：￠1.32中心距：￠3.2，燃烧器可上下、左

右调节满足与电缆水平和垂直距离的定位

·耐火特性支架：由两个金属环支架，中间长度大约300MM，实

验支撑金属圆环内径为150MM，环截面直径为10±2MM，样品架

一端安装有一个夹具固定试样，另一端方便热量沿试纵向传递

·耐火冲击支架：冲击试验梯架由钢材框架组成，为了适应不同尺寸

电缆的试验，试验梯架上两根位于中央的垂直钢构件可以调节，试验

梯架长约1200mm和高约600mm，试验梯架的总质量为（18±1）

kg，四个橡皮衬套橡皮衬套的硬度为（50～60）肖氏A，冲击棒直径

为（25±0.1）mm长为（600±5）mm低碳钢圆组成，冲击棒角度为 60°

· 样品施加电压：AC100V~1000V 可调

         · 试样短路击穿电流 2A

·试样维持电流10-260MA 可调

· 三相变压器：380V，9KVA

·试样短路、断路停止供火并切断电压，软件并有故障提示

·供火时间：0~999Min可调

·用于矫正火焰用的二支Ф1.5mm热电偶及相应的便携式测温仪

·气源的控制与调节：空气流量为质量流量计20~200L/Min可调，

丙烷流量为质量流量计2~20L/Min可调。

·控制方式：由电脑软件控制操作，监控试验过程中的电流、电压

燃气流量、试验结果、曲线打印

规格：

 ·试验支架尺寸：耐火特性1800mm(W)x700mm(D)x1300mm(H)

耐火冲击2430mm(W)x800mm(D)x1500mm(H)

·控制箱尺寸：800mm(w)x800mm(D)x1800(H)

·试验箱：3MX3MX3M(客户选配)

·气源：丙烷、空气（客户自备）
