苏州安皇仪器有限公司GB/T31247电线电缆热释放速率试验装置研发成功

苏州安皇仪器有限公司GB/T31248电线电缆热释放速率试验装置研发成功

GB/T31248-2014由公安部提出，四川消防研究所负责起草，标准按照GB/T1.1-2009给出的规则起草。

标准修改采用EN 50399:2001电缆在受火条件下的通用试验方法，电缆在火焰传播试验中的热释放和产烟特性测试 试验装置，程序和结果。

本试验装置基于gb/t18380.31-2008电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验 装置。（IEC 60332-3-10-200，DNT）建立，同时增加了释放和产烟特性测试设备，与成束燃烧试验相比，本标准具有测试方法更精确灵敏，综合性更强，对燃烧性能等级评价更加科学等特点

试验可以得出电缆或者或者光缆在特定条件下的下述特性：

——燃烧时火焰蔓延

——燃烧热释放速率

——燃烧时热释放总量

——燃烧时产烟速率

——燃烧时产烟总量

——燃烧增长速度指数

——燃烧的低落物/微粒

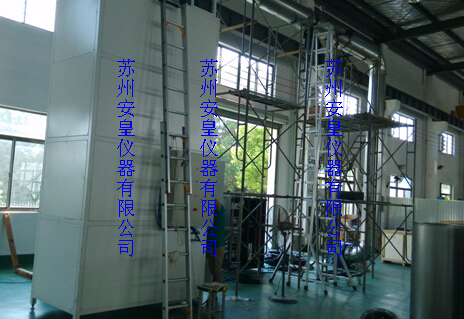

AH68026电线电缆热释放速率测试装置

产品介绍

1.     本标准规定了在特定试验条件下,对垂直安装的成束电线电缆或光缆的火焰蔓延、热释放和产烟特性进行评价的试验装置和试验方法。试验时将电缆或光缆安装在垂直标准梯上，采用规定的点火源点火，以此来评价电缆的燃烧行为和燃烧性能，通过试验可以获得电缆火灾初起阶段的燃烧数据，通过热释放速率的测试反映火焰沿电缆蔓延的危险性以及起火源对相邻区域的潜在影响，通过烟密度测试体现起火区域能见度和烟气对人身安全所带来的危险。实验可以得到电缆或光缆在特定燃烧条件下的火焰蔓延（FS），热释放速率（HRR），热释放总量(THR)，产烟速率(SPR)，产烟总量(TSP)，燃烧增长速率指数（FIGRA)，以及燃烧的滴落物/微料等特性

标准

GB/T 31248-2014 电缆或光缆在受火条件下火焰蔓延、热释放和产烟特性

EN 50399

特点

2.     燃烧室结构：钢结构燃烧室，内壁为不锈板，外壁为A3钢烤漆，填充矿棉保温， 配备钢梯到燃烧室顶，并在室顶安装方钢护拦，确定方便于房顶维护设备及提高安全性。

3.     由轴流式风机提供空气供给，并由变频器控制空气供给量。

4.     不锈钢吸烟罩及排烟管道（内径400mm），美观耐腐蚀。

5.     采用双向探头式测量差压装置，进口差压传感器，量程为0~500Pa。

6.     直径为1.5mm的K型热电偶.

7.     采样管道配备三级过滤系统，保证进入分析仪的样气清洁，并配备限流与分流装置，以保证进入分析仪的样气流量，以提高分析仪的精确性与使用寿命。

并配配采样管道自清洁系统，减少管道堵塞机率，提高使用寿命

8、引燃源由一个进口带型丙烷燃气喷灯及和进口文丘里混合器，其供火表面应为钻有242个直径为1.32mm孔径的扁平金属板，在喷火板两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧。

9.  MFC（质量流量控制器）可用来控制丙烷/空气气体流量，(选配)

10.采用可调焦的光源系统和采用进口硅光放大器的光接收系统;数据稳定，精确,并配有全自动控制的七级滤光校正机构，进行光路的自动校正。

11. 气体分析仪可精确测量燃气中O2, CO2的浓度，分辨率为 0.01%

12.由变频器控制管道风机调整管道排烟量的体积流速。

13.可选配全自动控制风速测量装置测量管道内各点风速用以计算热释放速率的流速分子Kc值.（选配）

14.19寸标准机柜+电脑控制

15. PC+Labview专业软件控制

16. 自动计算热释放速率（HRR），热释放总量(THR)，产烟速率(SPR)，产烟总量(TSP)，燃烧增长速率指数(FIGRA)，并实时显示实验过程中各项参数曲线。

17.配备氮气灭火装置。

18.规格：

设备尺寸：燃烧设备1600（W)*2500(D)*5600(H)

           控制箱  600（W)*600(D)*1600(H)

电源：AC 380V,25A

重量：约 1500kg

气源：客户自备 丙烷 压缩空气 氮气
