苏州安皇仪器有限公司 电缆燃烧试验机 AH68018-BS 电线电缆耐火试验机

2016-07-15 点击数:3054

AH68018-BS 电线电缆耐火试验机

BS6387 电线电缆耐火试验机是由苏州安皇仪器有限公司独立

自主研发的电线电缆类燃烧试验机,设备包括 耐火燃烧试验机控制箱、

耐火燃烧试验机耐火冲击支架、耐火燃烧试验机燃烧箱体和喷淋水箱组成。

产品介绍:

BS耐火冲击震动燃烧机的性能要求,包含耐火试验,喷水耐火试验

以及机械耐火试验,适用于额定电压不超过450/750V的矿物绝缘

电缆,在火焰条件下较长时间保持电路完整。符合英国耐火电缆

标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》

也适用于GB/T19216.1231-2008   2003等耐火试验标准。

技术特点:

一. BS耐火冲击震动燃烧机耐火试验:


1、电缆支撑系统: 电缆通过夹子横向夹住电缆护套两端。电缆的中间

部分是由两个金属环(间隔距离300mm)固定,金属环同装置的其他金

属部分接地。对于直径小于10mm无铠装电缆,或者其他一些在试验期

间发生明显位移的电缆,为3个金属环,每个固定在原来金属环约150mm处。

2、连续检测装置: 试验时让电流通过电缆的所有线芯,一个三相星形

连接的变压器或三个单相变压器(或一单相变压器,如果试验为单芯电缆),

并且有足够的能力保持在测试电压下达到最大允许泄漏电流3A。在电缆的另

一端每根芯线连接一盏灯,并在电缆额定电压下加载接近0.25A的电流

3、热量是一个510毫米长的可以强制供应甲烷,火焰密集的管式燃气燃烧器。

4、温度测量: 直径为2mm铠装的温度计放在靠近进气口,平行于燃烧器75mm上方

5、试验火焰温度及时间:(见BS6387燃烧等级)

A 650°C±40 °C-3小时 B 750°C±40 °C-3小时

C 950°C±40 °C-3小时 S 950°C±40 °C-20分钟

6、试样:试样是成品中的一段,不低于1200mm,两端各

去掉100mm的护套及覆盖层。在电缆两端的导线应依

照电气连接。

二.BS耐火冲击震动燃烧机耐水火试验:

1、热量:一个条状的燃烧器长度为400mm能燃烧到

400mm的电缆试样。燃烧器装配可以调整,能提供一个

明亮的火焰,温度为650 ±40 °C;

2、温度测量: 直径为2mm铠装的温度计放在电缆的下表面

3、试验火焰温度: 650±40 °C

4、喷水:一个喷头安装在测试支架上,在燃烧器的正中间.水压250KPa到350KPa,在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盘测量,此盘有足够的深度,让他的长轴平行于电缆的轴线并居中放置。此托盘约100mm宽400mm长。

5、试样:试样大于1500mm取自成品,并且已经在环境温度下做过弯曲试验,两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理

6、试验电压:100~1000V可调。

三.BS耐火冲击震动燃烧机耐机械震动与火:

1、墙及其安装:墙是由耐热,阻燃材料组成,并固定在两条水平的钢梁上,一条在板的上部,另一条在板的底部。此板约长900mm,宽300 mm,厚9 mm,并且墙的总重(即板加支撑框架)为10 ±2 kg.。每条钢梁是长约1m,25mm的方形钢管。如果需要填充物质,则需将其放置在钢梁的内部。必须将上部钢梁固定在板上,以使其上表面和板的上部边缘平齐。每根钢梁及板的外边缘都有一水平孔,其精确位置由特定的支撑衬垫及支撑框架的需求决定。墙由4个橡胶衬套粘结在框架上,衬套直径约为32mm厚20mm。

2、热量:一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650 °C;

3、温度测量: 直径为2mm铠装的温度计,温度计穿过墙面是温度计一段距墙8mm到10mm。温度通过下列程序测出:在低碳钢棒的一端,直径3mm±5%长度300mm绑上一根温度计,使其能够测到棒的温度。抓住该棒接近火焰使其与火焰的距离保持在40mm到50mm。这个温度当火焰温度为950°C时,钢棒的温度在10s到20s能达到400°C,当火焰温度为650°C时,该棒温度在20s到40s能达到400°C.

4、试验火焰温度及时间:测试温度需要从下表选择:X 650 ±40 °C Y 750 ±40 °C Z 950 ±40 °C

5、震动装置由一根低碳钢棒(直径25mm± 5 %,长600mm± 5 %)。该棒纵切面平行于墙面,高过墙顶部200mm。一个轴将其分为200mm和400mm两部分,长的部分朝向墙面。相隔30± 2S从60°C从平行位置掉落到墙的中间位置。

6、试验电压:100~1000V可调;

规格:

·试验支架尺寸:1800mm(W)×700mm(D)×1300mm(H)

·控制箱尺寸:800mm(w)×800mm(D)×1800(H)

·水箱尺寸:1300mm×1200 mm×1000 mm

·试验箱:3M×3M×3M(客户选配)

·气源:丙烷、空气(客户自备)

·电源:二相 AC380V+N 50/60Hz 30A

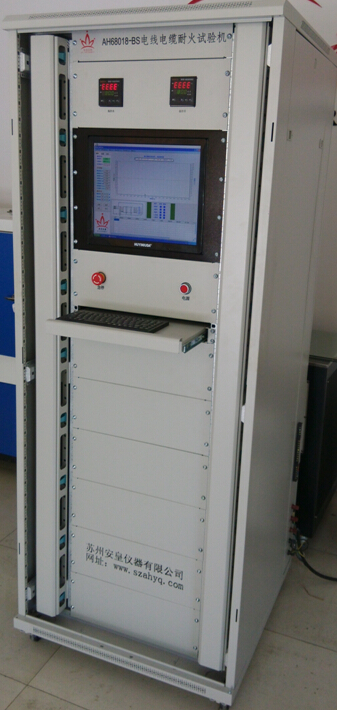

耐火试验机控制箱耐火试验机燃烧架耐火试验机燃烧喷灯
